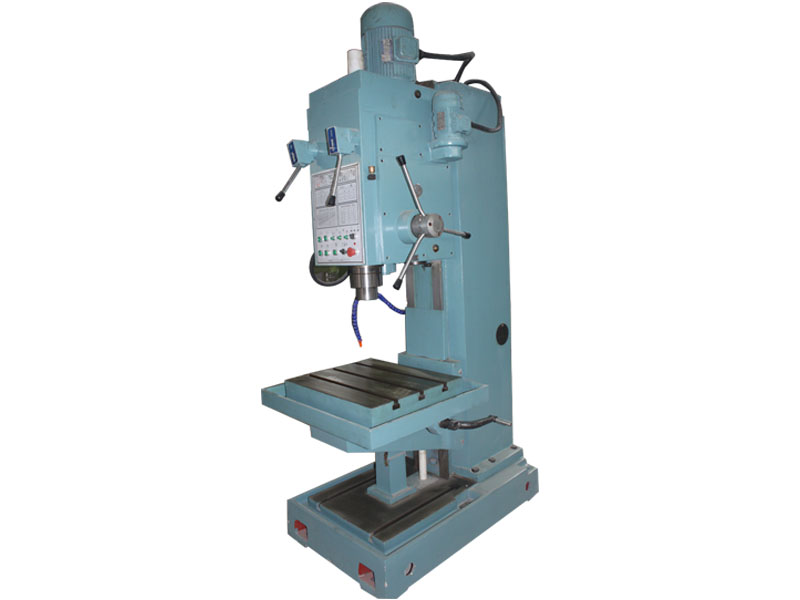

Z5180方柱立式鉆床，是萬能性通用機床。本機床可用于鉆孔，鉸孔，端面，鉆沉頭孔，攻絲等作業。主軸攻絲自動反轉以及微動進給，用于盲孔和定深孔極為方便。機床效率高，剛性好，精度高，噪音低，變速范圍廣，操作簡便，外形新穎，使用維修方便。適用于中小型工件的成批生產和大批量流水作業的生產。

主要參數：

型號	Z5180
最大鉆孔直徑	80
最大進給抗力（N）	30000
主軸允許最大扭矩(N.m)	800
主軸錐度	Morse No.6
主軸中心線至導軌面距離	375
主軸行程	250
主軸箱行程	250
主軸轉速(r/min)	40—570（9 steps）
進給量(mm/r)	0.1—0.78（6 steps）
工作臺行程	300
工作臺工作面尺寸	650×550
工作臺T型槽寬度
主軸端面至工作臺面最大距離	800
主電機功率	5.5
冷卻泵流量(L/min)	25
外形尺寸	1452×965×2787
機床重量	2500

本機特點：

1：立柱、主軸箱、工作臺、底盤等大件均采用樹脂合金型鑄鐵，機體壁厚多筋穩定性強，并經多次時效處理，消除了鑄件的內應力使其剛性更加穩定。方柱立式鉆床高于國家標準的設計理念與機床配置，保證了整機運行時具有剛度和強度。

2：主軸及套筒采用剛度合金結構鋼材質，經精密磨削與深度滲碳氮化處理。方柱導軌等處均采用深度淬火熱處理，機床導軌硬度確保在HRC55以上，延長了機床的使用壽命。

3：超音頻深度淬火與滲碳型齒輪：更耐磨、噪音小，全部齒輪都由數控磨齒機加工而成，產品增加了主軸直接正反轉，更加要求了齒輪的硬度。為了避免打齒輪造成的崩齒，對齒輪進行了深度滲碳處理，保證給客戶提供更優質的產品。

4：主軸箱、工作臺與方柱型導軌的接觸面采用人工精密刮研與鏟花工藝，鏟刮配合接觸點可確保機床工作時精度的持久性和穩定性。

5：本機床底座帶工作臺，卸下工作臺可加工高體零件。具有加強主軸，可直接鏜孔，主傳動置入離心式摩擦離合器，減少換向沖擊，實現扭矩過載保護，機床具有頂桿退刀機構。

6：機床整機全部采用一線品牌機床電器生產廠家，保證了機床使用的穩定性和安全性。

※適用于工件的鉆擴、絞攻絲等工藝要求。

※機床剛性強、穩定性好、精度高。

※床身樹脂砂型工藝鑄造。
